Cómo los medidores de nivel de aleta magnética mejoran la eficiencia del monitoreo del nivel de agua de la caldera

Por qué los medidores de nivel de aleta magnética son la opción preferida para medir el nivel de agua de calderas

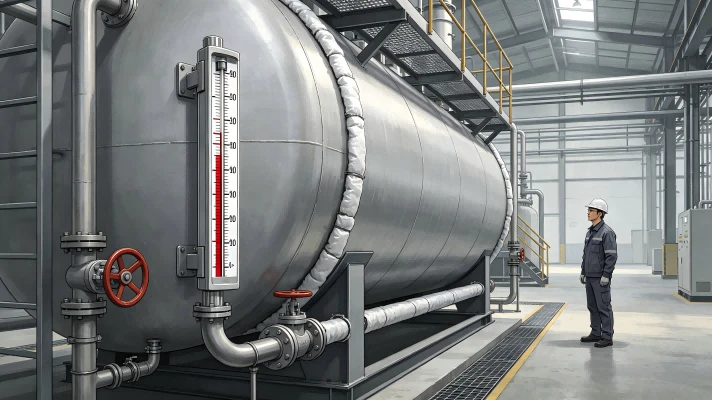

1. Introducción: Monitoreo del nivel de agua de la caldera como prioridad crítica de seguridad

El nivel de agua del tambor de la caldera es un factor decisivo para el funcionamiento seguro de los equipos térmicos. Niveles de agua excesivamente altos pueden provocar arrastre de vapor, golpes de ariete en la turbina y rotura del tubo del sobrecalentador; Los niveles de agua extremadamente bajos pueden causar condiciones secas en el horno, quema de tubos del horno e incluso explosiones catastróficas en la caldera. El Reglamento de supervisión técnica para calderas de vapor exige que cada caldera esté equipada con dos dispositivos independientes de monitoreo del nivel de agua para realizar una supervisión dual mediante-inspección in situ y control central remoto.

Los instrumentos de monitoreo convencionales para calderas tienen inconvenientes inherentes: los medidores de nivel de agua de vidrio/mica son frágiles, propensos a incrustarse y desdibujarse bajo altas temperaturas y requieren reemplazo frecuente de piezas de repuesto; los transmisores de nivel de presión diferencial son susceptibles a fluctuaciones falsas del nivel de agua y variaciones de presión del tambor de vapor, lo que exige compensación y calibración continuas; Los medidores de nivel de contacto eléctrico sufren corrosión e incrustaciones en los electrodos y solo proporcionan alarmas de punto fijo-sin lecturas de nivel continuas.

Los medidores de nivel de solapa magnética (también llamados medidores de nivel de flotador magnético) adoptan medición de acoplamiento magnético sin-contacto, estructuras totalmente metálicas-de alta-presión y diseño de transmisión remota e integrada en el sitio. Abordan eficazmente las duras condiciones operativas de las calderas, incluidas altas temperaturas, altas presiones, turbulencias de vapor y funcionamiento continuo las 24-horas. Estos instrumentos reducen en gran medida la carga de trabajo de mantenimiento, mejoran la precisión y la eficiencia de respuesta del monitoreo del nivel de agua y se han convertido en equipos de monitoreo in situ estándar para calderas de vapor industriales, tambores de vapor de plantas de energía y desaireadores térmicos.

2. Principio de funcionamiento de los medidores de nivel de aleta magnética para servicio de calderas

Los medidores de nivel de trampilla magnética funcionan según el principio del vaso comunicante combinado con una medición de acoplamiento magnético aislado:

Las bridas superior e inferior del medidor están conectadas a los lados de vapor y agua del tambor de la caldera respectivamente, por lo que el nivel de líquido dentro del tubo de medición se sincroniza con el nivel de agua real del tambor en tiempo real.

Dentro del tubo de medición se instala un flotador magnético de cobalto-samario-de alta temperatura, que asciende y desciende sincrónicamente con el nivel del líquido y resiste pequeñas perturbaciones provocadas por la espuma de vapor.

El magnetismo permanente dentro del flotador penetra la pared del tubo de acero inoxidable e impulsa las aletas magnéticas bicolores en el lado exterior para girar. Las aletas rojas indican la fase líquida, mientras que las blancas representan la fase gaseosa, lo que marca claramente el límite del nivel de líquido en tiempo real-.

Los módulos de transmisión remota magnetoestrictivos o de interruptor de láminas opcionales emiten señales estándar de 4 a 20 mA a sistemas DCS/PLC para un monitoreo central continuo. Los interruptores de límite magnéticos se pueden configurar para activar alarmas visuales y audibles de nivel alto/bajo de agua y bloquear la protección de apagado de la caldera.

Mérito principal: el ensamblaje de la pantalla está completamente aislado de medios de alta-temperatura, lo que elimina el riesgo de rotura del vidrio y fuga de vapor de alta-temperatura en la fuente.

3. Seis dimensiones: cómo los medidores de nivel de aleta magnética aumentan la eficiencia del monitoreo del nivel de agua de la caldera

(1) Las lecturas intuitivas-in situ reducen el tiempo de inspección

Visibilidad a larga-distancia: las solapas-rojas-y-blancas de alto contraste permiten una identificación clara de los límites del nivel de líquido a 5 metros de distancia. Los inspectores no necesitan acercarse al cuerpo de la caldera de alta-temperatura, lo que acorta el tiempo de inspección por unidad.

Funcionamiento pasivo independiente del suministro de energía: las lecturas siguen siendo válidas durante cortes de energía, apagados de calderas y mantenimiento, lo que elimina la supervisión ciega sin-instrumentos de referencia en el sitio.

Medición continua de rango completo-sin zonas muertas y con una precisión estable de ±5~10 mm. El manómetro puede servir como-referencia de calibración in situ para instrumentos de contacto eléctrico y de presión diferencial, lo que reduce la comparación frecuente entre el control central y las lecturas locales.

Por el contrario, los medidores de nivel de agua de vidrio de mica acumulan cal y niebla de vapor de agua en las superficies internas bajo altas temperaturas, lo que requiere una limpieza manual en cada turno y reduce la eficiencia de la inspección. La expansión y contracción térmica durante el funcionamiento-a alta temperatura-a largo plazo provocan riesgos de fugas y el envejecimiento del vidrio acelera los ciclos de reemplazo.

(2) La compatibilidad con altas temperaturas y presiones minimiza la frecuencia de reemplazo de instrumentos

Los tambores de caldera normalmente funcionan a 200-350 grados y 1,6-10 MPa, condiciones bajo las cuales los instrumentos ordinarios se degradan rápidamente.

Los medidores de aleta magnética-específicos para calderas adoptan conductos de presión-engrosados ​​de acero inoxidable 304/316, con límites operativos máximos de 450 grados y 32 MPa para adaptarse a calderas de centrales eléctricas de presión-media y alta.

Los imanes de samario-cobalto-de alta temperatura integrados en flotadores mantienen un rendimiento magnético estable sin desmagnetización por debajo de 350 grados, lo que proporciona lecturas-libres de deriva-a largo plazo.

Las estructuras de bridas integralmente soldadas reducen los puntos de sellado para eliminar las fugas de vapor, lo que elimina el ajuste y el reemplazo frecuente de las juntas.

Los medidores de nivel de agua de vidrio tradicionales tienen tolerancias estrechas de temperatura y presión. El ciclo térmico induce fugas persistentes, lo que requiere el reemplazo trimestral de láminas de mica o tubos de vidrio, lo que provoca tiempos de inactividad en la producción. Los medidores de solapa magnéticos no contienen componentes transparentes frágiles y ofrecen una vida útil de 8 a 10 años en condiciones de trabajo estándar, lo que reduce drásticamente las horas de parada por mantenimiento.

(3) La resistencia al nivel de agua falso mejora la regulación y la estabilidad del control

El encendido/apagado de la caldera, las fluctuaciones de carga y el lanzamiento de hollín generan el llamado-fenómeno de falso nivel de agua. Los transmisores de presión diferencial producen severas desviaciones de lectura debido a variaciones de densidad del vapor saturado, lo que induce a error a los operadores a realizar ajustes frecuentes de la válvula de agua de alimentación, lo que provoca una oscilación violenta del nivel del agua y un mayor consumo de energía.

Los medidores de solapa magnética rastrean la interfaz real de líquido-gas directamente a través de flotadores físicos, inmunes a las perturbaciones de corto-plazo causadas por la presión del tambor y la espuma de vapor:

Los operadores en el control central pueden calibrar los errores de deriva de los transmisores de presión diferencial con respecto a las lecturas de las aletas magnéticas en el sitio, lo que reduce la modulación frecuente de las válvulas.

El control estable del nivel de agua mitiga el arrastre y la pérdida de vapor-de agua, lo que eleva la eficiencia térmica de la caldera y reduce el consumo de combustible.

Se evitan cálculos erróneos de los niveles de agua que conducen a una reducción de la carga unitaria o paradas no planificadas.

(4) La transmisión integrada en el sitio y remota digitaliza el monitoreo del ciclo completo-

Los medidores de solapa magnéticos admiten la instalación modular de transmisores remotos e interruptores de nivel, satisfaciendo dos demandas principales de monitoreo con una sola unidad:

Monitoreo local: cumple con los requisitos obligatorios-de inspección visual in situ para la supervisión de seguridad y auditorías periódicas de las instalaciones de calderas.

Monitoreo remoto: las señales de 4–20 mA/HART cargan datos a los sistemas de control para un monitoreo en línea desatendido las 24 horas, los 7 días de la semana.

Los interruptores magnéticos de límite-alto/bajo emiten señales discretas para interbloquear el corte-de agua de alimentación y la protección de apagado de la caldera. No son necesarios instrumentos de alarma separados, lo que simplifica el diseño de las tuberías y reduce los costos de adquisición.

En comparación con las configuraciones duales de medidores de nivel de vidrio más transmisores de contacto eléctrico, la solución de solapa magnética todo{0}}en- reduce los puntos de instalación de los instrumentos, simplifica el cableado y acorta los períodos-de montaje y puesta en marcha en el sitio para sistemas completos de monitoreo del nivel de agua.

(5) El mantenimiento ultra-bajo reduce los costos de mano de obra y repuestos

Las altas temperaturas, la corrosión por vapor de agua y la limpieza frecuente por purga son los principales problemas de mantenimiento de los instrumentos de calderas. La construcción totalmente metálica-completamente cerrada de los medidores de solapa magnética ofrece una excelente mantenibilidad:

Sin componentes consumibles como vidrio o mica, lo que elimina los gastos recurrentes en repuestos.

Las superficies lisas del tubo interior resisten la incrustación; solo se requiere una purga simple mensual en lugar de una limpieza basada en turnos-.

El acoplamiento magnético no incluye piezas de fricción mecánica, lo que reduce las fallas frecuentes, como atascos del flotador y fallas de señal, en más de un 70 % anual.

Los procedimientos de resolución de problemas son sencillos: sólo las válvulas de aislamiento y los atascos del flotador necesitan inspección, lo que pueden realizar operadores generales sin ingenieros de instrumentos dedicados.

(6) La configuración de seguridad redundante mitiga los costos de eliminación de accidentes

Los códigos de supervisión de seguridad exigen redundancia dual: un instrumento para-lectura visual en el sitio y otro para monitoreo remoto. Los medidores de láminas magnéticas constituyen de forma independiente una unidad completa de vigilancia de la seguridad:

Cuando los transmisores de presión diferencial fallan o las pantallas de control central se apagan, los medidores de solapa magnética retienen lecturas de nivel precisas como referencia confiable de operación manual.

Las estructuras totalmente metálicas-a prueba de explosiones-completamente cerradas eliminan los riesgos de salpicaduras de temperaturas medias altas-y lesiones personales, lo que reduce los costos de rectificación de los riesgos de seguridad.

La advertencia previa-de niveles de agua altos/bajos mediante alarmas de bloqueo evita rupturas catastróficas de tubos y pérdidas por paradas no planificadas causadas por incidentes de calderas secas o con agua llena.

4. Ventajas principales de los medidores de nivel de aleta magnética para la medición del nivel de agua de calderas: análisis comparativo

表格

Tipo de instrumento	Deficiencias clave	Superioridad comparativa de los medidores de nivel de aleta magnética
Indicador de nivel de agua de vidrio/mica	Frágil, oscurecido por altas-temperaturas, alto consumo de repuestos, solo lectura local	Construcción totalmente metálica-a prueba de explosiones-con resistencia superior a la temperatura y la presión; Transmisión local y remota integrada, mínimas necesidades de reemplazo-a largo plazo.
Transmisor de nivel de presión diferencial	Propenso a niveles falsos de agua y derivas de presión que requieren una calibración regular; sin referencia visual directa en-el sitio	El flotador físico rastrea el nivel real del líquido; sirve como punto de referencia de calibración, legible sin fuente de alimentación
Medidor de nivel de contacto eléctrico	Alarma de punto fijo-solo, sin lecturas continuas, electrodos susceptibles a la corrosión	Pantalla continua de rango completo-, salida analógica para monitoreo remoto ininterrumpido, cero riesgos de corrosión de electrodos
Transmisor de nivel ultrasónico/radar	Grave deriva de la señal causada por el vapor de la caldera y la niebla de agua, no apto para entornos de tambores de vapor saturados	Diseñado específicamente para servicio en fase líquida a alta-temperatura, medición estable que no se ve afectada por la espuma de vapor.

5. Criterios de selección clave para calderas-Medidores de nivel de aleta magnética dedicados

Material: conductos de medición de acero inoxidable 316; flotadores magnéticos de samario-cobalto para servicios de alta-temperatura; Revestimiento de PTFE para agua de caldera salina y corrosiva.

Clasificación de temperatura y presión: haga coincidir la presión nominal de la caldera y la temperatura del vapor saturado con un margen de trabajo reservado del 20 %.

Instalación: Diseño de brida comunicante de montaje lateral-con válvulas de purga integradas; Camisas de rastreo de vapor para calderas propensas a la formación de rocío a bajas temperaturas ambiente.

Funciones estándar: Pantalla de solapa magnética local bicolor + 4–transmisión remota de 20 mA + interruptores de alarma de nivel de agua alto/bajo para cumplir con los requisitos de monitoreo dual de los códigos de supervisión de seguridad.

Protección contra explosiones: módulos de transmisión remota con aislamiento de explosión-para calderas ubicadas en áreas clasificadas peligrosas.

6. Conclusión

La eficiencia general del monitoreo del nivel de agua de la caldera depende de cuatro factores centrales: visibilidad de la lectura, adaptabilidad de las condiciones de operación, costo de mantenimiento y redundancia de seguridad. Los medidores de nivel de solapa magnética ofrecen seis puntos fuertes distintivos: lectura visual pasiva en el sitio-, operación estable bajo alta temperatura y presión, inmunidad a falsas perturbaciones del nivel del agua, transmisión local y remota integrada, mantenimiento mínimo y alta redundancia de seguridad. Resuelven los defectos inherentes de los instrumentos tradicionales de nivel de agua, cumplen con los estándares obligatorios de aceptación de seguridad e inspección in situ-y cooperan con los sistemas de control central para lograr una regulación automática precisa del agua de alimentación. Al reducir las fallas de los equipos, el tiempo de inactividad no planificado y el mantenimiento manual, los medidores de nivel de aleta magnética elevan de manera integral la eficiencia operativa general del monitoreo del nivel de agua de la caldera desde las perspectivas de seguridad, producción y mantenimiento, estableciéndolos como el instrumento auxiliar óptimo en el sitio-para la medición del nivel de agua de calderas industriales y tambores de vapor de plantas de energía.

---

Glosario de Términos Profesionales (Nomenclatura Industrial Estándar)

Indicador de nivel de aleta magnética / Indicador de nivel de flotador magnético

Tambor de vapor de caldera

falso nivel de agua

Imán de samario-cobalto

Acoplamiento magnético

Transmisor de interruptor de láminas

Señal HART de 4–20 mA

Explosión-tipo aislado

Principio del vaso comunicante

Protección de enclavamiento
