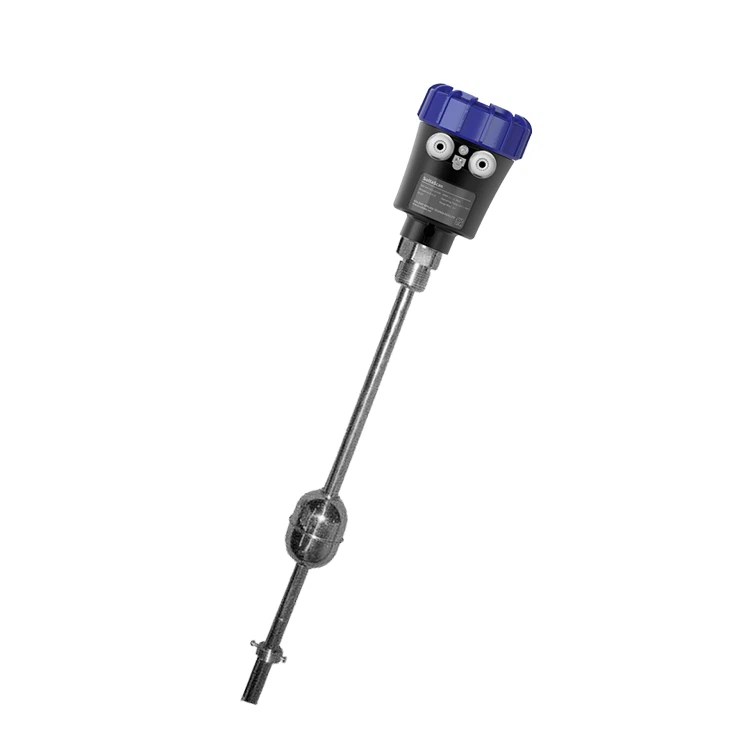

Transmisor de nivel magnético



Presentamos nuestro transmisor de nivel magnético, una solución innovadora diseñada para una medición precisa y confiable del nivel de líquidos. Utilizando tecnología avanzada, este producto cuenta con una gama de características y beneficios que lo convierten en la opción ideal para diversas aplicaciones.



Cuando el transmisor de nivel magnético está funcionando, la parte del circuito del sensor excita una corriente de pulso en el cable de guía de ondas. Cuando la corriente se propaga a lo largo del cable guía de ondas, genera un campo magnético de corriente de pulso alrededor del cable guía de ondas. La varilla del sensor del transmisor de nivel magnético está equipada con un flotador, que puede moverse hacia arriba y hacia abajo a lo largo de la varilla de medición a medida que cambia el nivel del líquido. En el interior del flotador hay un conjunto de anillos magnéticos permanentes. Cuando el campo magnético de corriente de pulso se encuentra con el campo magnético del anillo magnético generado por el flotador, el campo magnético alrededor del flotador cambia, lo que hace que el cable de guía de ondas hecho de material magnetoestrictivo genere un pulso de onda torsional en la posición donde se encuentra el flotador, que es a una velocidad fija, se transmite de regreso a lo largo del cable de guía de ondas y es detectado por el circuito. Determine la posición del flotador, es decir, la posición del nivel del líquido, midiendo la diferencia de tiempo entre la corriente de pulso y la onda de torsión.



- Medición de seguimiento sin contacto, sin fricción mecánica, larga vida útil.

- Precisión de medición de nivel de líquido ± 0.5 mm, precisión de medición de límites ± 1 mm.

- Puede medir parámetros como el nivel de líquido, el nivel límite, 5-punto de temperatura, temperatura promedio, etc.

- Soporte multilingüe, función de visualización de eco, conveniente para la depuración.

- Buena seguridad Ex d (ia) IIC T6, certificación de nivel a prueba de explosiones de seguridad intrínseca.

- Temperatura de hasta 427 grados, resistencia a la presión de hasta 207 bar.

- Admite funciones de comunicación como HART, Modbus, Profibus PA, Foundation Fieldbus, GPRS/CDMA remoto, Bluetooth, etc.

- El transmisor es fácil de instalar, sin requisitos complicados de cableado o calibración.



- Rentable: nuestro transmisor de nivel magnético es una solución altamente rentable en comparación con otras tecnologías de medición de nivel de líquido.

- Rendimiento confiable: este producto proporciona mediciones precisas y confiables, incluso en entornos hostiles, lo que garantiza operaciones ininterrumpidas.

- Bajo mantenimiento: la medición sin contacto significa que el transmisor no está sujeto a desgaste, lo que minimiza los problemas de mantenimiento.



Nuestro transmisor de nivel magnético es adecuado para su uso en diversas aplicaciones, que incluyen:

- Industria del petróleo y el gas: medición precisa del nivel de líquidos en tuberías, tanques de almacenamiento y plataformas de perforación.

- Industria química: proporcionando mediciones fiables para tanques de almacenamiento de productos químicos y reactores, garantizando operaciones seguras.

- Plantas de tratamiento de agua: seguimiento del nivel de agua en tanques de tratamiento, clarificadores y balsas de decantación.



Modelo	SLDL7120 (tipo de manguera flexible)
Precisión de la medición del nivel de aceite	±0.5mm
Precisión de la medición del nivel de agua	<0.5mm
Precisión de la medición de temperatura	<±0.2°c
Precisión de la medición de límites	±1 mm
Alta resolución	±0.01mm
Rango de medición	0~20m
Puntos de medición	RTD Medición de temperatura de aceite de 5 puntos y compensación de temperatura de volumen
Rango de temperatura de funcionamiento	-40 grados c~60 grados c
Distancia máxima de transmisión de la señal de la sonda	305m
Seguridad en petróleo y gas	El disco flotante sella mejor, reduce la pérdida por volatilización, la función de detección de fugas está disponible.
Seguridad ELECTRICA	Fuente de alimentación 24 V, certificado Ex d (ia) II C T6, diseño de protección contra rayos y sobretensiones
Metodo de instalacion	Instalación del tanque poco clara, la instalación en la cúpula por un orificio de luz
Salida de señal	HART, Modbus, Profibus PA, Foundation Fieldbus, GPRS/CDMA remoto, Bluetooth, etc.
