Radar de onda guiada con sonda coaxial SLDL5523



Escaneo flexibleRadar de onda guiada con sonda coaxialTransmite pulsos de microondas de alta frecuencia a través de componentes de detección (como cables o varillas de acero). Cuando estos pulsos entran en contacto con el medio medido, producen una reflexión debido al cambio repentino de la constante dieléctrica y parte de la energía del pulso se refleja de nuevo hacia el radar. La diferencia de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio.

D=C X T/2

Donde C es la velocidad de la luz

Como se conoce la distancia LN del tanque vacío, el nivel L es:

L=LN-D

Al ingresar la altura del tanque vacío E (punto cero =), la altura del tanque lleno F (escala completa =) y algunos parámetros de aplicación para configurar, los parámetros de aplicación adaptarán automáticamente el instrumento de radar de onda guiada coaxial al entorno de medición, correspondiente a una salida de 4-20 mA.

Nota:La medición confiable del nivel del tanque solo se puede garantizar cuando el material se encuentra entre el área ciega superior y el área de cien inferior.

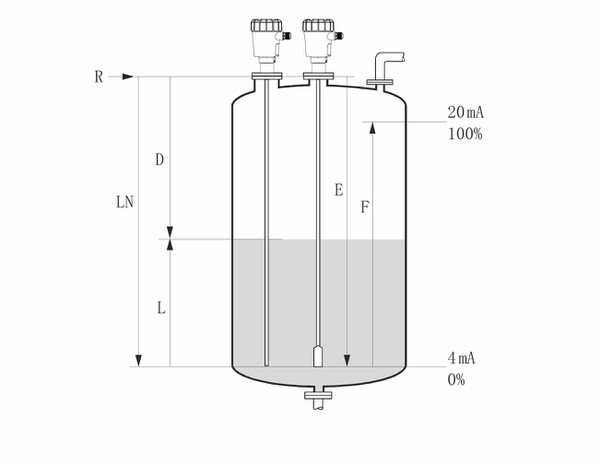

LN: longitud de la sonda

D: distancia

L: nivel

R: punto de referencia de medición

E: marca vacía (punto cero)

P: marca completa (escala completa)



Sensor de radar de onda guiada. Medio aplicable: líquido, especialmente líquido con baja constante dieléctrica y vapor fluctuante.

Radar de onda guiada con sonda coaxialAplicación: entorno con condiciones de proceso complejas de vapor y medio de constante dieléctrica pequeña.

Rango de medición: 6m

Antena: antena de tubo coaxial

Precisión de medición: ±1 mm

Temperatura del proceso: (-40-150) grados

Presión del proceso: (-0.1-4)MPa

Salida de señal: 4-20 mA/HART de dos cables/cuatro cables, Profibus PA, Foundation Fieldbus, protocolo Modbus, GPRS/CDMA remoto, Bluetooth (opcional)

Pantalla en el sitio: Pantalla de cristal líquido LCD

Conexión de proceso del transmisor de nivel por radar tdr: G1 1/2A/G2A/1 1/2NPT/brida (opcional)



●Optimización de interferencias

1. Supresión de eco de interferencia: LaRadar de onda guiada con sonda coaxialEl software puede suprimir los ecos de interferencia, logrando así resultados de medición ideales.

2. Tubo de derivación y guía de ondas (solo para líquidos) Para una viscosidad no superior a 500 cst, se puede utilizar un tubo de derivación o una guía de ondas para evitar interferencias.

●Instalación de líquido de constante dieléctrica baja

Para medios con constante dieléctrica mayor a 1,3, viscosidad menor o igual a 500 cst y que no es fácil producir adhesión, elRadar de onda guiada con sonda coaxialSe puede instalar en la guía de ondas para realizar mediciones. Sus características son las siguientes:

1. Excelente confiabilidad y alta precisión.

2. Se puede utilizar para cualquier medio con constante dieléctrica mayor o igual a 1,3, y la medición no está relacionada con la conductividad del medio.

3. Los obstáculos en el tanque y el tamaño de la tubería corta no afectan la medición.

●Medición de medios corrosivos

Si se miden medios corrosivos, se puede utilizar una sonda de varilla o cable con manguitos de PTFE o PFA para realizar la medición.

●Medición de medios corrosivos

1. La sonda de varilla del transmisor de nivel por radar tdr puede alcanzar los 6 metros. Para tanques de almacenamiento con una distancia de medición de más de 6 metros, se puede seleccionar una sonda de cable de 4 mm.

2. El método de instalación y fijación es el mismo que el de la medición del silo de polvo sólido.

3. La distancia desde la pared del tanque es mayor o igual a 300 mm y se debe evitar que la sonda entre en contacto con la pared del tanque.

4. Al seleccionar la longitud de la sonda, preste atención a que la parte inferior de la sonda esté a más de 30 mm del fondo del tanque.

5. Si hay muchos obstáculos en el tanque o está demasiado cerca de la sonda, se puede instalar una guía de ondas para realizar la medición cuando se utiliza unRadar de onda guiada con sonda coaxialsensor
