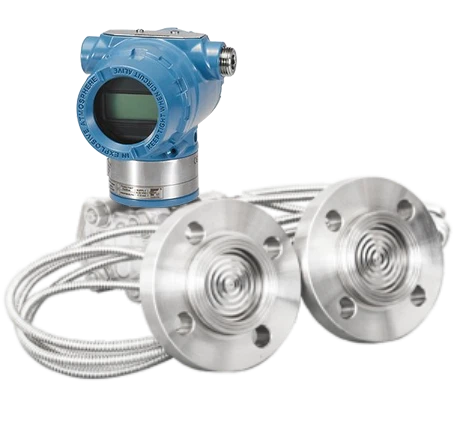

Transmisor de nivel de presión diferencial

Solidat Applied Technologies Ltd. es uno de los principales fabricantes y proveedores de transmisores de nivel de presión diferencial en China y también admite un servicio personalizado. No dude en comprar productos de alta calidad en existencia aquí y obtener una cotización de nuestra fábrica. Buen servicio y precio razonable están disponibles.



Manual del producto del transmisor de nivel de presión diferencial (con selección, instalación y preguntas frecuentes)

Presentamos nuestroTransmisor de nivel de presión diferencial– la solución definitiva para medir y controlar los niveles de líquidos de forma precisa y eficiente. Nuestro producto está equipado con funciones avanzadas que se adaptan a una amplia gama de aplicaciones industriales. Es compatiblebrida única-ydoble-bridaConfiguraciones opcionales para adaptarse a diversas estructuras de tanques, presiones de trabajo y características del medio. A continuación se muestra una introducción completa del producto que incluye características principales, ventajas, aplicaciones, comparación de selección de tipos de bridas, guía de instalación con ilustración esquemática y preguntas frecuentes completas sobre calibración y funcionamiento.

Comparación de selección de brida-simple y{1}}brida doble

Ofrecemos dos configuraciones de bridas convencionales para adaptarse a diferentes condiciones de trabajo. La selección depende del tipo de tanque, la presión de funcionamiento, las propiedades del medio y las condiciones de instalación, evitando desviaciones o fallas en la medición causadas por una selección incorrecta del modelo.

Artículo de comparación	Transmisor de presión diferencial de brida única-	Transmisor de presión diferencial de doble-brida
Diseño Estructural	Diafragma de medición de un solo-lado, lado de presión negativa abierto a la atmósfera, sin estructura capilar, estructura simple y compacta	Diafragma de doble-cara + capilar doble lleno de aceite de silicona, estructura de transmisión de presión remota, muestreo de presión positiva y negativa independiente
Condiciones de trabajo aplicables	Tanques atmosféricos abiertos, tanques cerrados-de baja presión; ideal para medios no-volátiles, ligeramente corrosivos, viscosos y fáciles-de-cristalizar	Tanques de presión sellados, tanques de vacío y calderas de reacción; Adecuado para condiciones de trabajo mixtas de gases-líquidos volátiles, tóxicos, de alta-temperatura y fuertemente corrosivos.
Requisitos de instalación	Sólo se necesita una abertura en el fondo o en la pared lateral del tanque, instalación sencilla y rápida	Se requieren dos aberturas en las partes superior e inferior del tanque para el muestreo de doble-punto; La longitud y el diseño de los capilares necesitan una disposición estandarizada.
Rendimiento de temperatura y estabilidad	Libre de interferencias de deriva de temperatura capilar, pequeño error de medición de temperatura, punto cero estable	Afectado por la diferencia de temperatura ambiente de los capilares duales, requiere compensación de temperatura y calibración cero regular para una alta precisión.
Mantenimiento y calibración	Pocos componentes, calibración sencilla-in situ, dificultad y coste de mantenimiento diario reducidos	La estructura compleja con más componentes, los procedimientos de migración y calibración de rango son relativamente complicados y requieren una operación profesional.
Rendimiento de costos	Bajo costo de adquisición y mantenimiento, alta rentabilidad-para condiciones de trabajo atmosféricas convencionales	Mayor costo de adquisición, adecuado para condiciones de trabajo de presión sellada de alta-exigencia con operación estable a largo plazo-
Sugerencia de selección principal	Prioridad para tanques abiertos, tratamiento de agua y escenarios de medios viscosos químicos convencionales.	Prioridad para recipientes a presión sellados, producción de petróleo y gas, escenarios de reacción cerrada farmacéutica



Esquema de instalación e instrucciones de instalación estándar

1. Descripción esquemática de instalación

Diseño de instalación de una sola-brida: La brida se instala horizontalmente en la pared lateral o verticalmente en la parte inferior del tanque abierto/de baja-presión. El diafragma está al ras con la pared interior del tanque para evitar la acumulación del medio y los ángulos muertos. El extremo de presión negativa está conectado directamente a la presión atmosférica para recolectar la presión estática del líquido y convertirla en una señal de nivel de líquido.

Diseño de instalación de doble-brida: La brida de presión positiva inferior se instala en el nivel de líquido medible más bajo del tanque, y la brida de presión negativa superior se instala por encima del nivel de líquido más alto (área de fase gaseosa). Los capilares duales están dispuestos en paralelo con un radio de curvatura constante y sin extrusión ni distorsión. El cuerpo del transmisor se instala a una altura horizontal entre las dos bridas para reducir la deriva de presión estática.

2. Especificaciones generales de instalación

Instale el transmisor en una superficie de montaje plana y firme para evitar vibraciones e interferencias de impacto.

La superficie de sellado de la brida debe estar limpia y plana con juntas completas para evitar fugas y garantizar la estanqueidad de las mediciones.

Para los modelos de doble-brida, la disposición del capilar debe evitar fuentes de calor de alta-temperatura y exposición fuerte al viento para reducir el error de diferencia de temperatura.

Mantenga el diafragma libre de rayones, extrusiones y adherencia media para garantizar la sensibilidad de detección de presión.

Sellado completo del cableado después de la instalación para evitar que el polvo y la humedad entren y dañen los componentes eléctricos.

P1: ¿Por qué el transmisor muestra una deriva cero después de la instalación?

La deriva del cero se debe principalmente a una desviación de la posición de instalación, un cambio de temperatura ambiente o una presión estática capilar no compensada. Soluciones: Realice-calibración de migración cero en el sitio después de la instalación; para los modelos de doble-brida, garantice una disposición capilar uniforme y evite diferencias de temperatura unilaterales; Calibre el punto cero nuevamente después de la estabilización de la temperatura en nuevos entornos de trabajo.

P2: ¿Cómo completar correctamente la calibración del rango para diferentes tipos de bridas?

Para transmisores-de brida única: después de vaciar el tanque, calibre el punto cero (salida de 4 mA), luego llene el líquido hasta la altura de la escala-completa para calibrar el valor completo (salida de 20 mA). Para transmisores-de doble-brida: realice primero la calibración-de fase cero del gas para eliminar la interferencia de presión del tanque, luego realice la calibración del nivel de líquido-a escala completa y habilite las funciones integradas-de compensación de temperatura y presión estática para garantizar la precisión.

P3: ¿Qué causa una respuesta lenta o datos de nivel inexactos durante la operación?

Las causas comunes incluyen adhesión de medios viscosos al diafragma, área de detección de presión bloqueada, extrusión capilar o burbujas de aire dentro del aceite lleno y cableado suelto. Soluciones: Limpie el diafragma con regularidad para evitar incrustaciones; comprobar la integridad capilar; apretar los terminales del cableado; Vuelva a calibrar el rango si se produce una desviación de los datos.

P4: ¿Se pueden utilizar transmisores de doble-brida para tanques atmosféricos abiertos?

Es técnicamente utilizable pero no recomendado. La estructura de doble-brida tiene un costo más alto y es susceptible a la variación de la temperatura ambiente, lo que genera datos inestables. Los escenarios de tanques atmosféricos abiertos son más adecuados para modelos de brida única-con una estructura más simple, menor error y mayor costo-rendimiento.

P5: ¿A qué entornos hostiles se puede adaptar el transmisor?

Nuestro transmisor de nivel de presión diferencial de grado industrial-admite entornos de trabajo de alta y baja temperatura, húmedos, polvorientos y ligeramente corrosivos. Toda la máquina adopta un diseño resistente al agua y al polvo, con un funcionamiento estable en condiciones de trabajo industrial continuo y puede resistir la corrosión media y el impacto mecánico de manera efectiva.

P6: ¿El transmisor admite monitoreo remoto-en tiempo real y transmisión de datos?

Sí. Está equipado con una salida de señal estándar de 4-20 mA y admite acoplamiento con PLC industrial, DCS y sistemas de monitoreo remoto. Realiza la recopilación de datos del nivel de líquido en tiempo real-, el análisis remoto de datos y la alarma anormal, sin necesidad de inspección manual en el sitio, lo que mejora en gran medida la eficiencia de la operación.

P7: ¿Cuál es el ciclo de mantenimiento diario y los puntos clave de mantenimiento?

Se recomienda el ciclo de mantenimiento diario una vez al mes para condiciones de trabajo convencionales y una vez cada dos semanas para escenarios de alta-corrosión y alta-viscosidad media. Puntos clave: limpie periódicamente el sarro de la superficie del diafragma, verifique el sellado de la brida y la integridad del capilar, verifique la precisión del punto cero y del rango con regularidad e inspeccione las condiciones del cableado y la conexión a tierra para evitar interferencias en la señal.

P8: ¿Cómo elegir correctamente el rango de medición para las condiciones de trabajo-in situ?

El rango de medición está determinado por la altura máxima del nivel de líquido y la densidad del medio del tanque. Se recomienda reservar un margen del 10 %-20 % en función de la altura máxima real del nivel de líquido para evitar una sobrecarga de escala completa. Para los modelos de doble brida, confirme la distancia entre las bridas superior e inferior para que coincida con el rango de medición efectivo, asegurando que el nivel del líquido cambie dentro del intervalo de muestreo válido.

Conclusión

Nuestro transmisor de nivel de presión diferencial es un producto-imprescindible para industrias que requieren una medición precisa del nivel de líquido. Con configuraciones opcionales de brida única-y de doble-brida, se adapta perfectamente a diversas condiciones de trabajo de rodamientos abiertos/cerrados y con presión/presión-normal-normal. Con alta precisión, instalación y calibración sencillas, calidad industrial duradera-, función de monitoreo remoto y bajo costo de mantenimiento, ofrece la solución personalizada perfecta para satisfacer sus diversas necesidades de medición industrial. ¡Invierta en nuestro producto para disfrutar de una operación industrial eficiente y sin complicaciones-hoy mismo!
